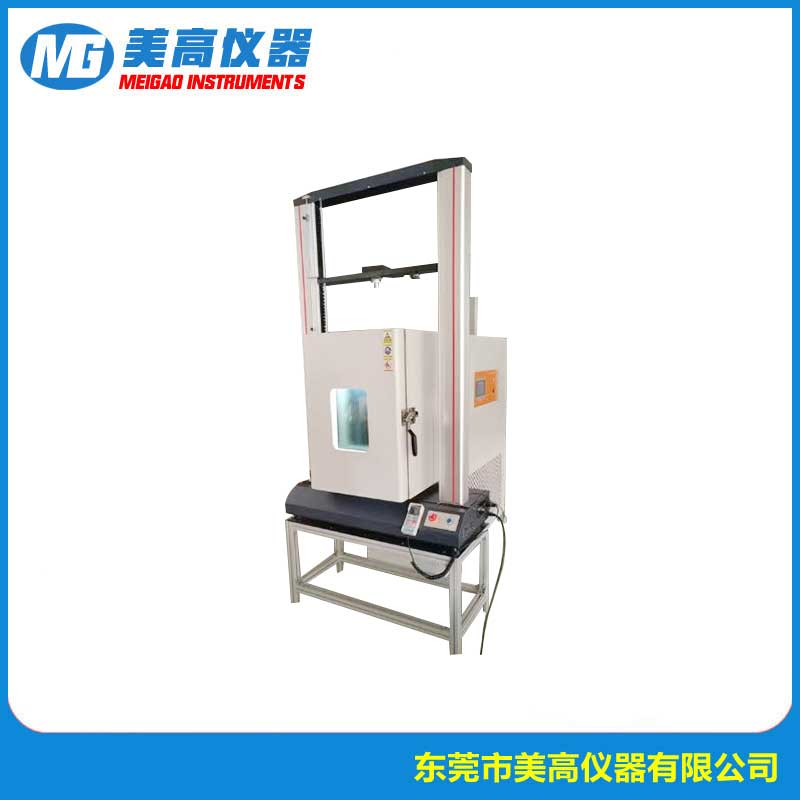

高速拉力试验机是一种试验速度远高于普通拉力机的材料力学性能测试设备，主要用于快速拉伸、剥离等测试，常见速度范围可达0.01mm/min 至 2000mm/min甚至更高 。它广泛应用于胶带、薄膜、包装材料及电线电缆等行业，用于测定材料的抗拉强度、断裂伸长率及剥离力等参数。以下详细介绍一下：
一、工作原理
1、电子伺服高速拉力机（中高速）
伺服电机通过同步带驱动滚珠丝杠，带动移动横梁高速运动；上下夹具夹持试样；横梁高速移动对试样施加拉伸载荷。
**测力传感器 + 高速采集卡毫秒级同步采集力‑位移信号**，软件输出应力‑应变曲线，求取抗拉强度、断裂伸长、断裂能量等参数。
局限：滚珠丝杠物理限制，速度一般≤1‑2 m/s，适合中速高速，达不到真正冲击级。
2、电液伺服高速拉力机（真正高应变速率）
高压伺服油缸作为执行器，伺服阀快速控制油缸活塞高速运动，实现米每秒级高速加载；
高速动态力传感器、**高速数据采集（kHz 级别采样）、非接触视频引伸计（DIC）**同步记录力、变形、时间；
试样瞬间断裂，获取动态力学数据，模拟碰撞、冲击工况。
核心区别普通拉力机：普通采样几十‑几百 Hz；高速机**几千 Hz 以上采样**，否则试样毫秒级断裂，数据直接丢失。
补充：超高应变速率＞1000/s，一般使用**霍普金森拉杆**，不属于常规高速拉力机范畴。
二、整机结构组成
1. **主机刚性机架**
双柱高刚性框架，高速断裂冲击会产生巨大反弹，机架刚度必须足够，防止框架变形影响测量结果。
2. **驱动系统**
- 电子款：大功率伺服电机 + 同步带 + 滚珠丝杠；
- 电液伺服款：高压液压站、伺服阀、高速作动油缸。
3. **夹持夹具系统（高速专用）**
高速断裂瞬间冲击力大，普通夹具容易打滑、弹飞；需要**防回弹、防打滑专用高速夹具**；部分带爆破销结构，防止冲击损坏传感器。
4. **测力系统****高频动态力传感器**，区别普通静态传感器；要能够响应毫秒级力值突变；普通静态传感器高速测试会产生严重惯性误差。
5. **变形测量单元**
- 接触式高速引伸计；
- 主流：**非接触视频引伸计 DIC（数字图像相关）**，高速相机拍摄试样标距，计算应变，避免接触式引伸计被瞬间拉坏。
6. **高速数据采集系统**
高采样率 AD 采集卡，几百～几十万 Hz，力、位移、图像信号严格同步；是高速机核心硬件。
7. **控制系统与软件**
设置拉伸速度、触发条件；自动计算动态抗拉强度、断裂伸长、断裂吸收能量；输出工程应力‑应变、真应力‑真应变曲线。
8. **安全防护机构**
全封闭防护门、断样保护、过载保护、多重急停；试样高速断裂碎片容易弹射，防护门必须联锁，开门设备禁止启动。
