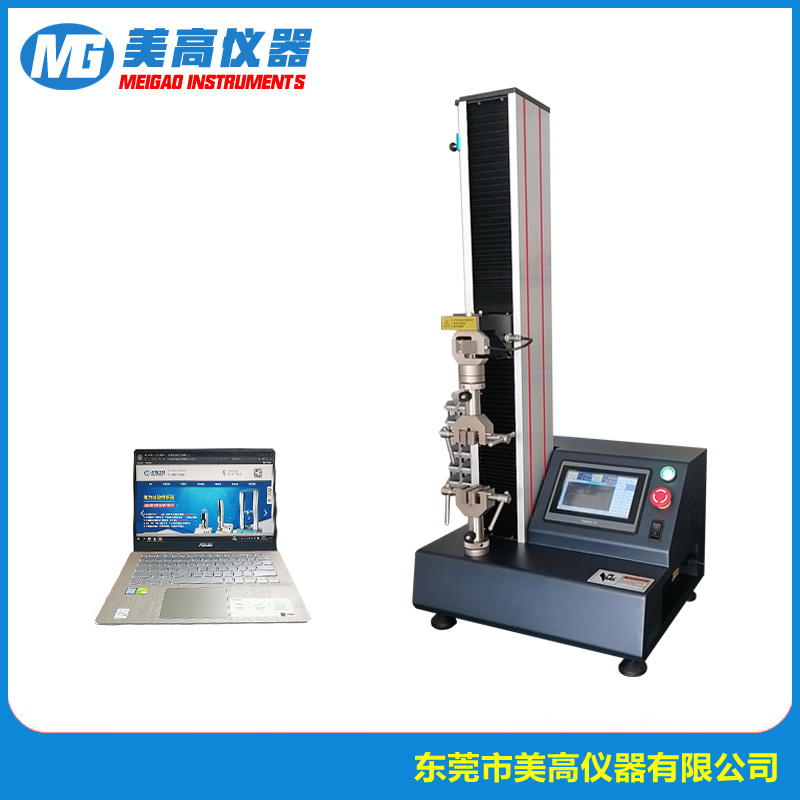

​塑料拉力试验机（电子万能试验机，塑料专用）主要测塑料拉伸强度、屈服强度、断裂伸长率、拉伸模量，也可做弯曲、压缩、撕裂试验，执行国标 GB/T 1040.1‑2025《塑料 拉伸性能的测定》。绝大多数为伺服电子拉力机，很少用液压机型。
一、工作原理

伺服电机驱动滚珠丝杠带动移动横梁运动，上下夹具夹持塑料标准样条；横梁匀速移动对试样施加拉力；力传感器采集拉力，位移 / 引伸计采集变形；控制器采集力‑变形数据，软件生成应力‑应变曲线，自动计算各项力学指标。
简单流程：
1. 装好标准塑料样条，输入样条宽度、厚度；
2. 设置试验速度（硬塑料常用 5 mm/min，薄膜可选 50 mm/min）；
3. 横梁移动，试样被拉长直至断裂；
4. 软件记录力‑伸长曲线，输出：拉伸强度、断裂伸长率、弹性模量、屈服应力。
重要：测拉伸模量必须配引伸计，只用横梁位移算出来的模量误差很大。

二、整机四大组成部分

1）主机机架与传动系统

- 伺服电机、同步带、滚珠丝杠、移动横梁、立柱底座抖音百科。
- 伺服闭环控制，保证横梁速度稳定；限位保护防止撞机。

2）测量单元

1. 力传感器：塑料常用量程 1kN‑5kN；zui佳使用区间为满量程 10%‑70%，尽量不要用接近满量程或极小力值区间测试。
2. 位移编码器：测横梁总移动量，用于断裂伸长率（大变形）。
3. 引伸计（关键选配）
   - 接触式引伸计：测标距段微小变形，计算模量、屈服；硬塑料必用。
   - 视频（非接触）引伸计：薄膜、软质塑料，避免刀刃压坏试样。

3）夹具系统（塑料容易出问题的地方）

- 楔形拉伸夹具：硬塑料标准样条；
- 带橡胶衬垫夹具：薄膜、软塑料，防止打滑、夹伤试样；
故障高发：夹太紧压断样条；夹太松打滑，数据失真。

4）控制与软件系统

电脑 / 触摸屏，设置速度、样条尺寸；输出应力‑应变曲线，导出报告。
