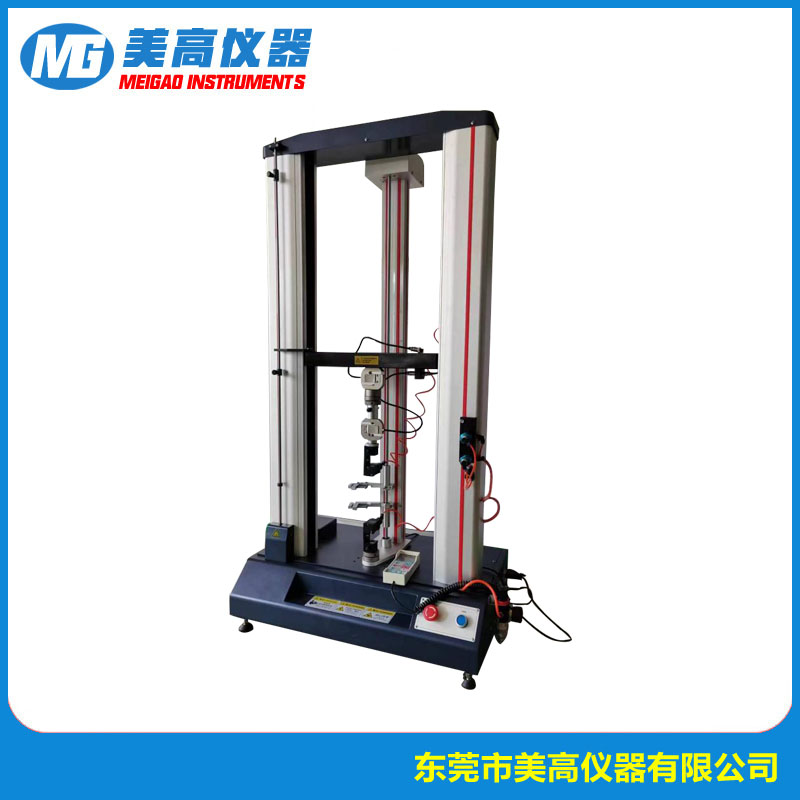

​双柱拉力试验机俗称双柱万能拉力机，门式双立柱对称结构，属于材料力学核心检测设备；广泛用于塑胶、五金、橡胶、复合材料、包装、纺织行业。那么，下面小编介绍一下使用双柱拉力试验机的结构组成和工作原理：
一、整机结构组成
主机机架（双立柱龙门框架）
两根镀铬立柱、底座、移动横梁，刚性高，受力对称，减少偏心变形；分为台式（5kN～50kN）、落地式（50kN 以上）。
驱动传动系统
交流伺服电机 + 同步带 +双滚珠丝杠，带动横梁平稳升降；速度可控：0.001～500 mm/min。
力传感器（负荷元 Loadcell）
安装在横梁，实时采集试样受力；精度常见0.5 级 / 1 级。
位移编码器
记录横梁移动距离，计算伸长量；选配引伸计可精准测量微小变形（弹性模量、屈服强度）。
夹具组件（可更换）
拉伸夹具、压缩压板、弯曲支座、撕裂夹具、剥离夹具、剪切工装。
控制系统
电脑 + 专用测试软件；采集数据、生成力 - 位移曲线、自动输出试验报告。
安全装置
上下电子限位、机械防撞挡块、过载保护、急停按钮。
二、工作原理
伺服电机驱动两根滚珠丝杠同步运转，带动移动横梁匀速上下移动；
试样夹持在上、下夹具之间：
横梁上行 → 拉伸试验
横梁下行 → 压缩 / 弯曲试验
试样受力后，力传感器将力学载荷转换成电信号，编码器同步采集位移信号；控制系统持续采样，实时绘制拉力 - 变形曲线，试样断裂 / 达到设定条件自动停机，软件自动计算各项力学指标。
核心优势：双丝杆对称驱动，加载同轴度好，测试偏心误差远小于单柱拉力机，适合中大载荷、高精度测试。
